Siemens S4 laagspanningsverdeler voor een recyclinginstallatie
SPARQ bouwde een complete Siemens S4-laagspanningsverdeler — 3200 A, bouwvorm 4B, volledig in Siemens uitgevoerd. Van detailontwerp en SIMARIS-configuratie tot een volledig 3D-model en oplevering binnen tien weken.
Voor een specialist in recyclinginstallaties heeft SPARQ Assembly een complete Siemens S4-laagspanningsverdeler ontworpen, geëngineerd en geassembleerd. Van het detailontwerp tot de oplevering verzorgden we het volledige traject — met een doorlooptijd van slechts tien weken.
Voeding voor een complete recyclinginstallatie
De klant ontwerpt en bouwt volledige recyclinginstallaties: totaaloplossingen voor het verwerken van huishoudelijk afval, restafval, PMD, ONF, GFT en bouw-, sloop- en grofhuishoudelijk afval. Deze laagspanningsverdeler voorziet één van die installaties van zijn complete energievoorziening — het hart van waaruit de installatie wordt gevoed.
De verdeler in cijfers

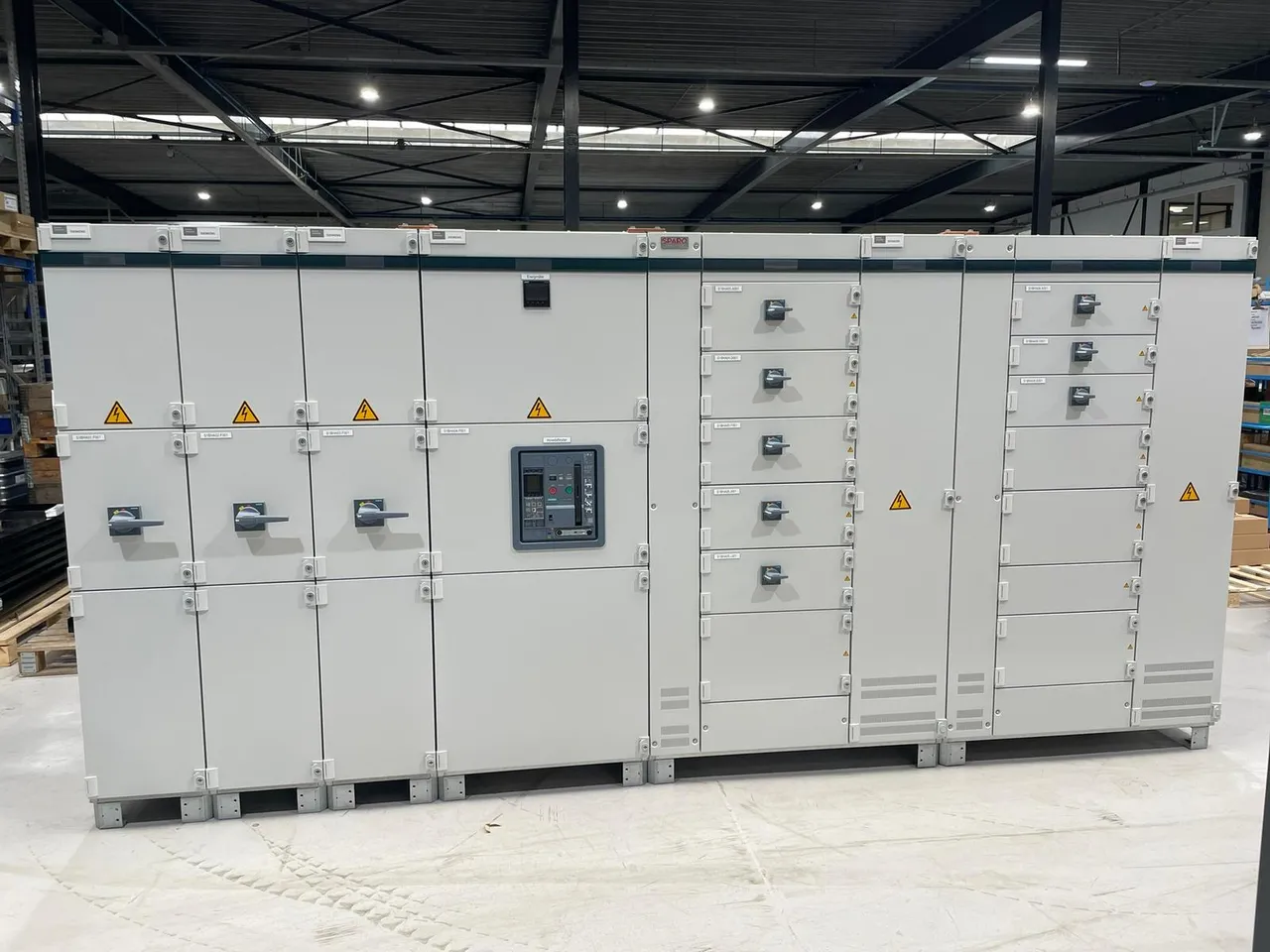

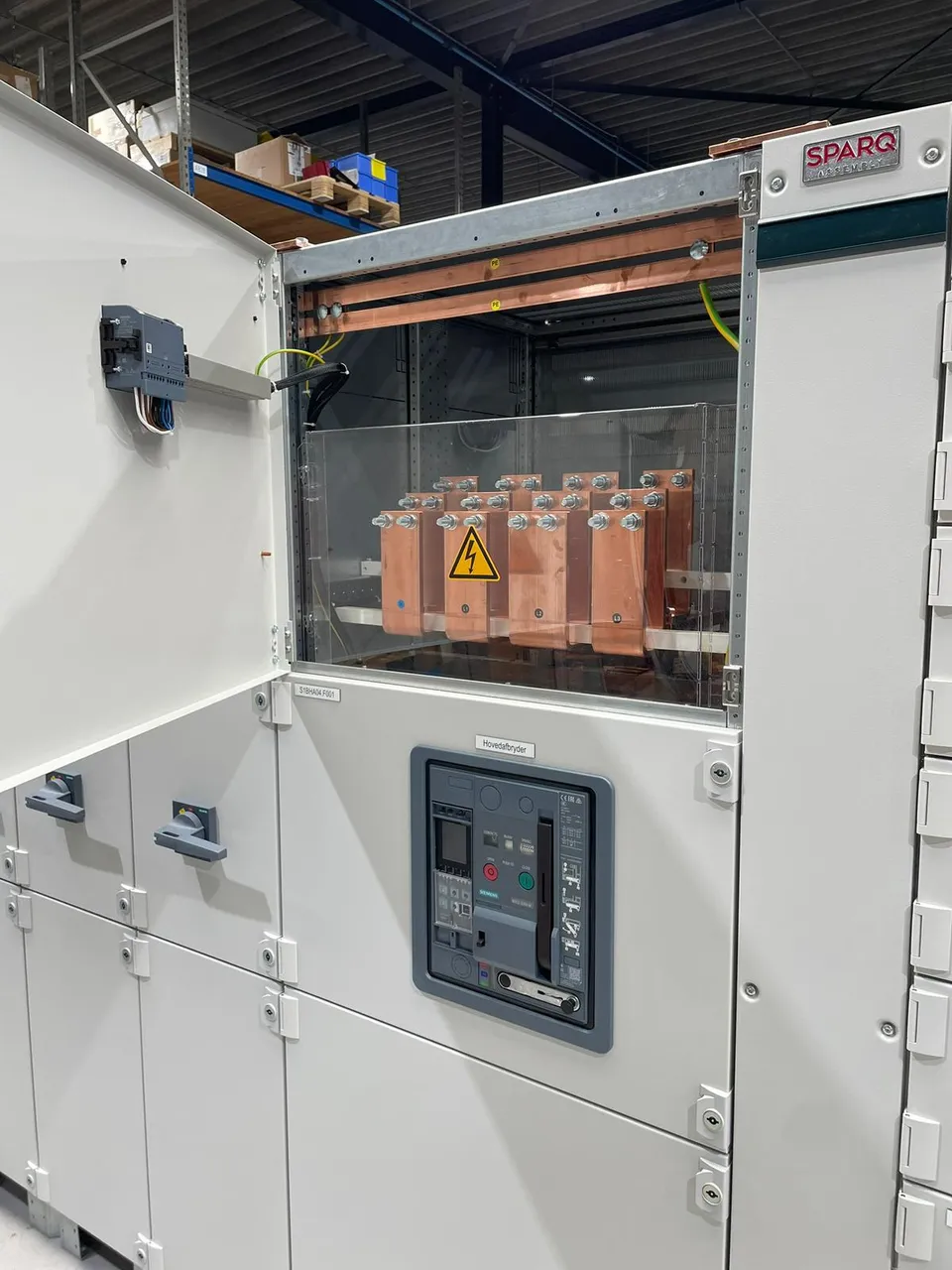

De verdeler is volledig in Siemens uitgevoerd, met een Siemens 3WA-vermogensschakelaar als inkomer. De belangrijkste kenmerken:
- Inkomende voeding: 3200 A
- Bouwvorm: 4B (volledige interne scheiding)
- Beschermingsgraad: IP30
- Kabelinvoer: aan de bovenzijde
- Uitvoering: volledig Siemens

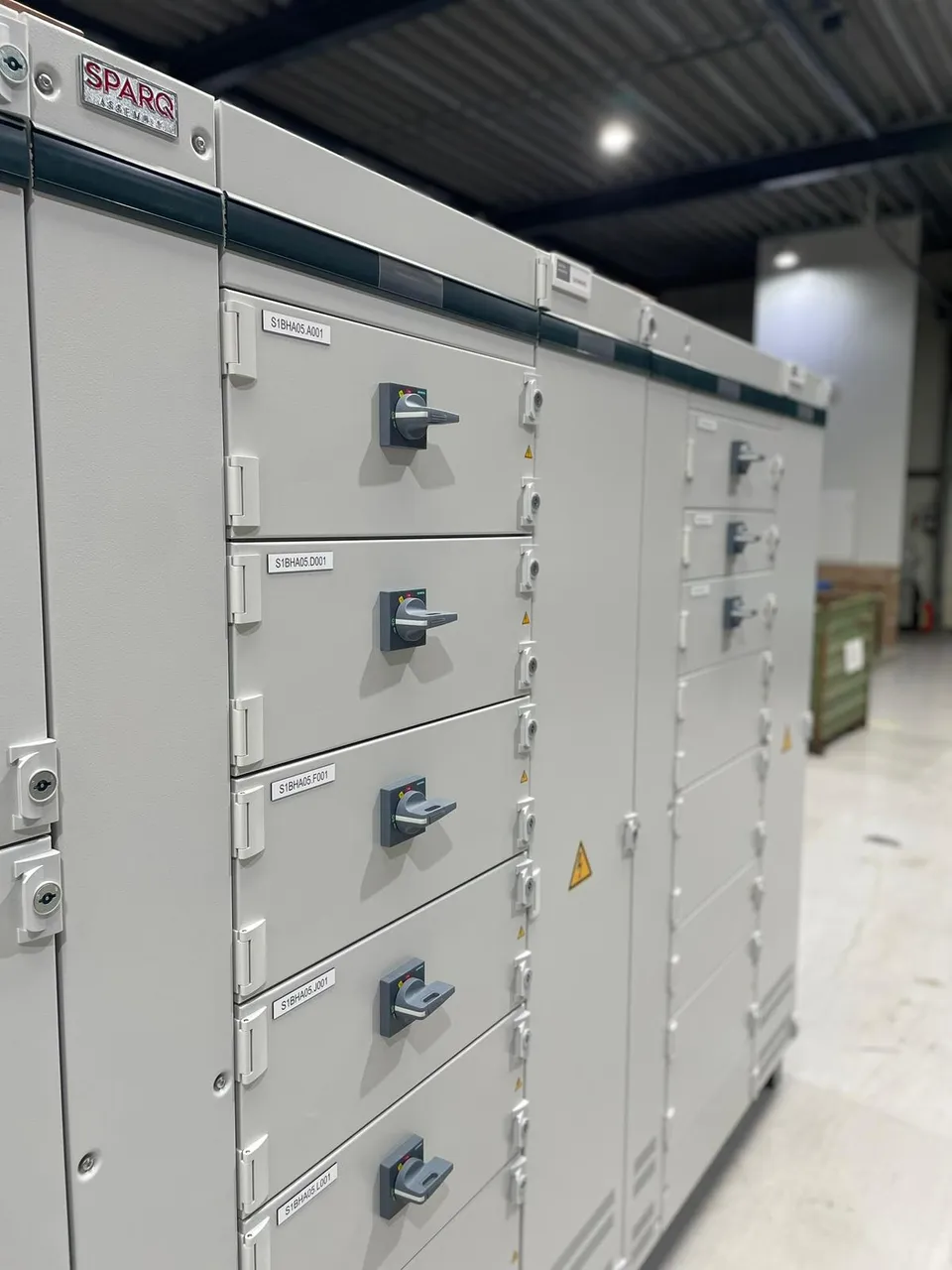

De afgaande velden zijn als volgt verdeeld:
- 3× afgaand veld 1000 A
- 1× afgaand veld 630 A
- 4× afgaand veld 400 A
- 2× afgaand veld 250 A
- 1× afgaand veld 160 A
Detailontwerp in nauwe samenwerking
Het detailontwerp hebben we zelf bedacht, in nauwe samenwerking met de klant. Daarbij hebben we bewust voldoende reserveruimte meegenomen, zodat de installatie later eenvoudig kan worden uitgebreid. De volledige verdeler is in 3D uitgewerkt.
Van SIMARIS-configuratie naar 3D-model
Het traject begon met het configureren en dimensioneren van de installatie in SIMARIS design. Met deze Siemens-software berekenen we onder meer de belastingsstromen, kortsluitwaarden, spanningsval en selectiviteit, en kiezen we de bijbehorende beveiligings- en schakelcomponenten. Zo ligt het elektrotechnische ontwerp al vroeg volledig vast.

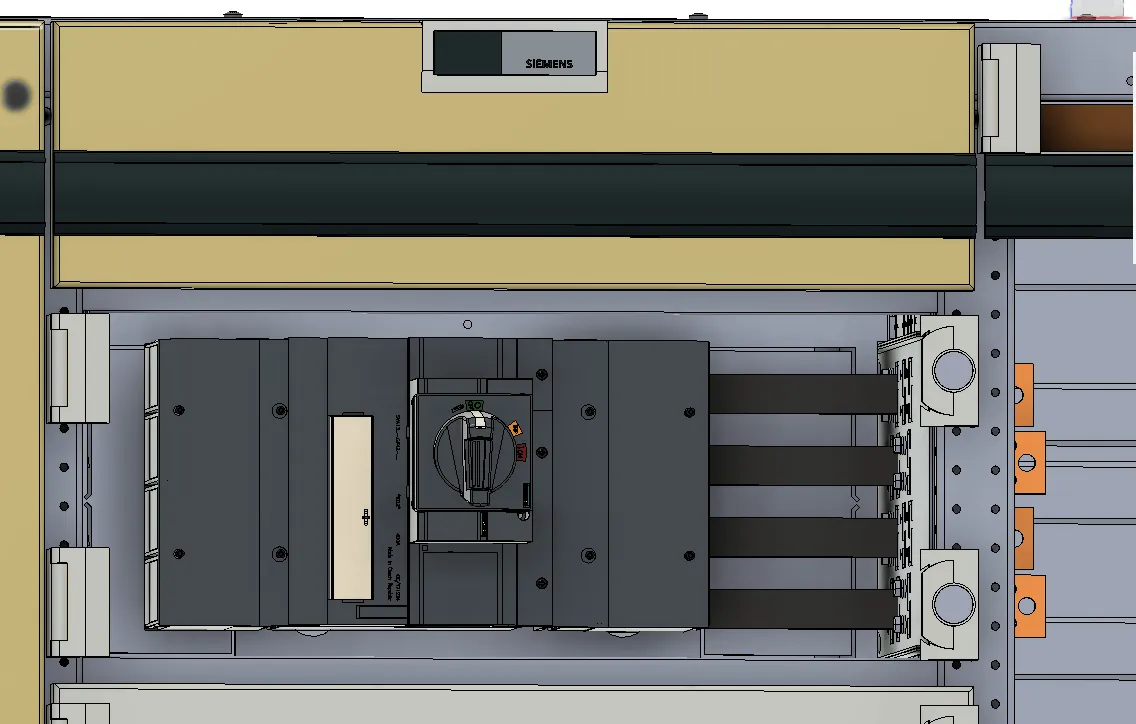

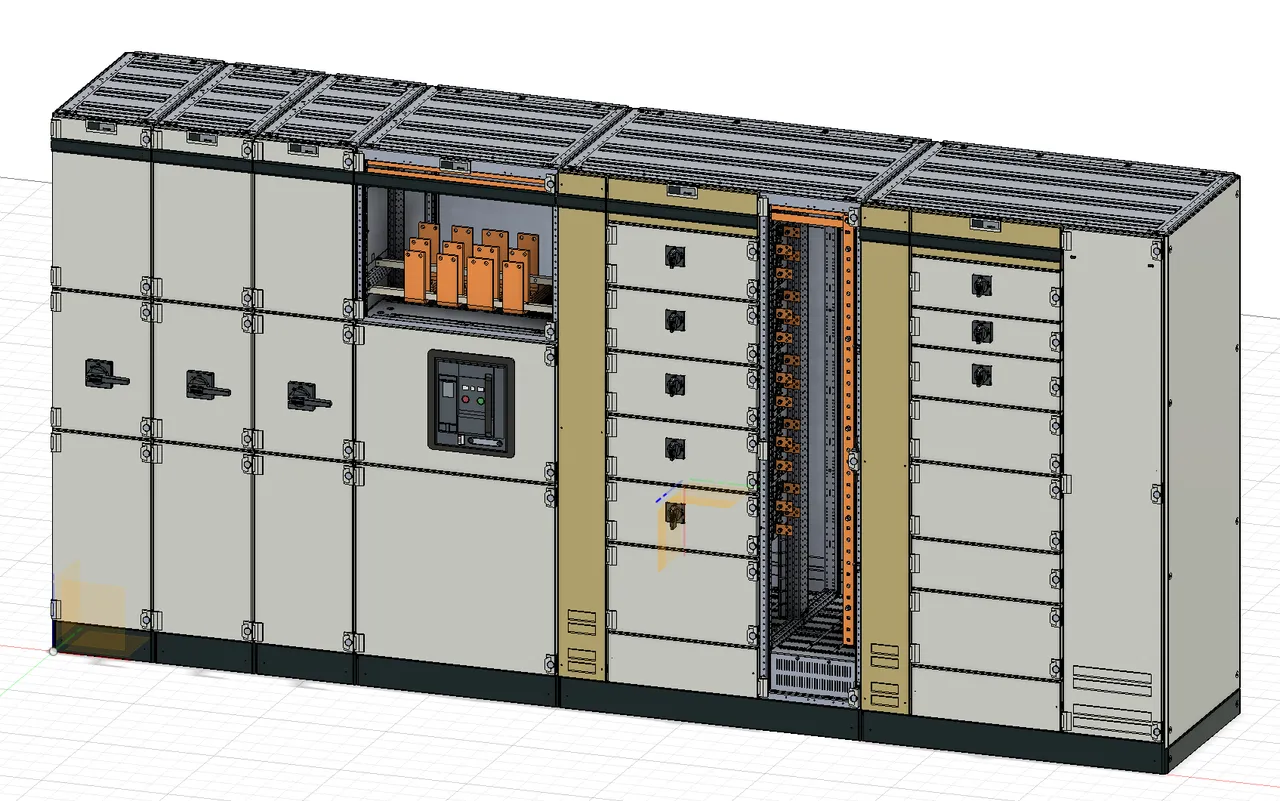

Vervolgens hebben we met SIMARIS Exchange het ontwerp naadloos vertaald naar een volledig 3D-model. Doordat de ontwerpdata rechtstreeks wordt overgenomen, voorkomen we dubbel invoerwerk en fouten. Dit 3D-model vormde de basis voor de uiteindelijke LS-verdeler zoals die nu is opgeleverd.
De kracht van een geïntegreerde aanpak

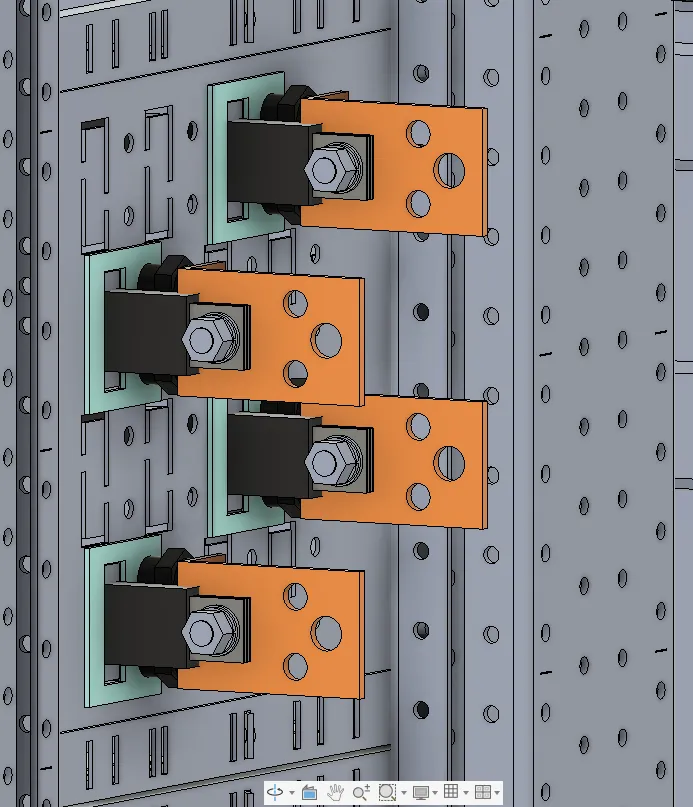

Door engineering, 3D-ontwerp en assemblage naadloos te combineren, konden we efficiënt werken en vooraf al een duidelijk beeld creëren van het eindresultaat. Het 3D-model maakt botsingscontrole, een exacte railverdeling en een nauwkeurige opbouw mogelijk — dat verlaagt faalkosten en verkort de doorlooptijd. De verdeler is opgebouwd en getest conform de norm voor laagspanningsverdeelinrichtingen (IEC 61439).
Resultaat
Het resultaat is een betrouwbare, volledig geteste laagspanningsverdeler die exact aansluit op de specificaties van de klant — binnen tien weken na opdracht opgeleverd. Dank aan de klant voor het vertrouwen in SPARQ Assembly!
