Besturingspaneel voor een industriële droger
Een krachtig besturingspaneel voor de machinebouw: 1000 A nominaalstroom, een Rittal-railsysteem, tien Schneider-frequentiedrives en een Siemens S7 PLC met HMI. De software stemden we volledig op afstand met de klant af.
- 1000 ANominaalstroom
- 10×Schneider-frequentiedrives
- Siemens S7PLC met HMI
- Op afstandSoftware afgestemd

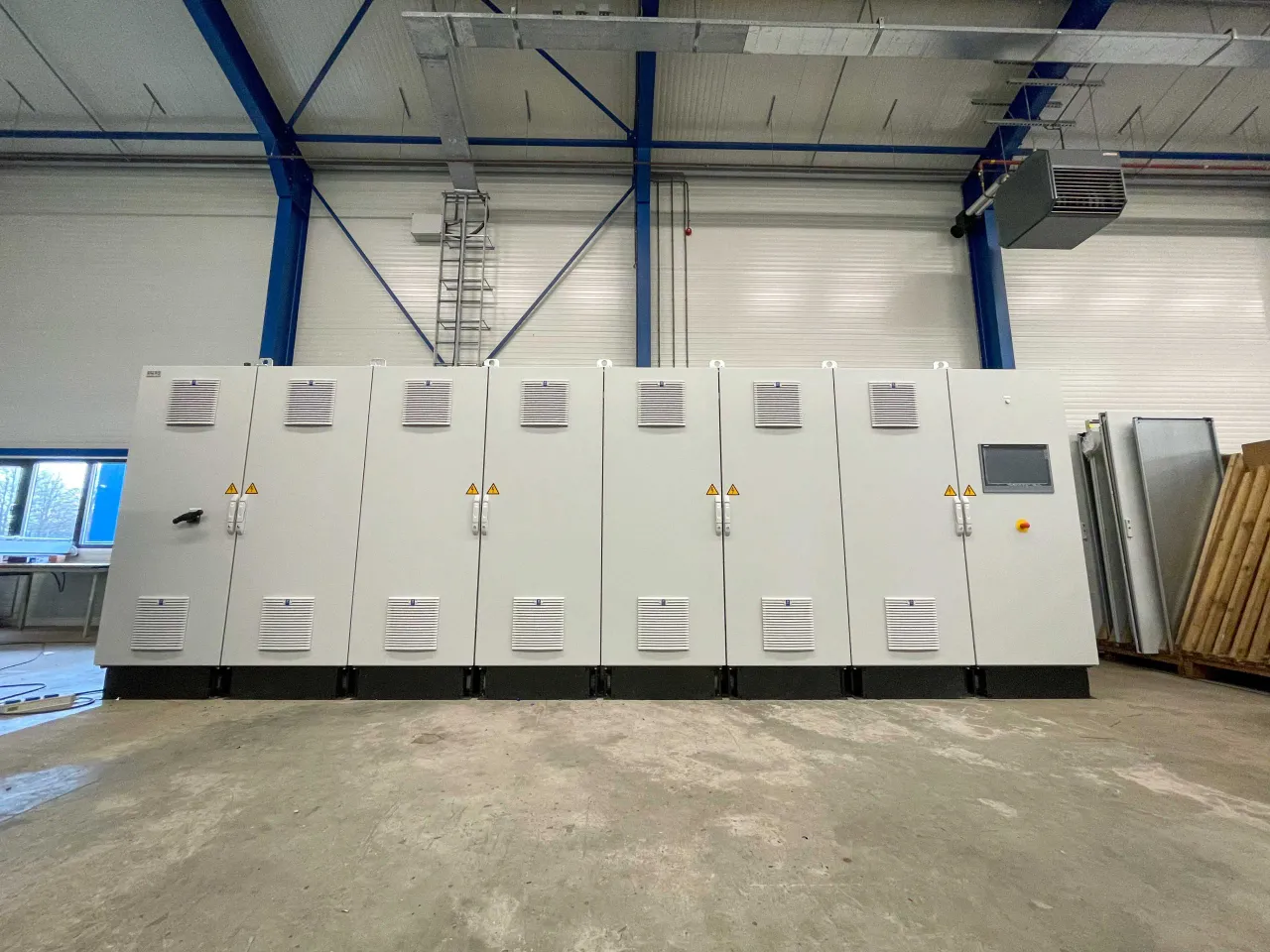

In opdracht van een klant in de machinebouw bouwde en leverde SPARQ Assembly een compleet besturingspaneel voor een grote industriële droger.
De uitdaging
Onze klant ontwerpt en bouwt grote industriële drogers — bijvoorbeeld voor het drogen van voedingsmiddelen, zand en andere bulkstromen. Voor zo'n machine was een krachtig besturingspaneel nodig dat alle onderdelen aanstuurt, van de droogovens tot de transportbanden.
Onze aanpak

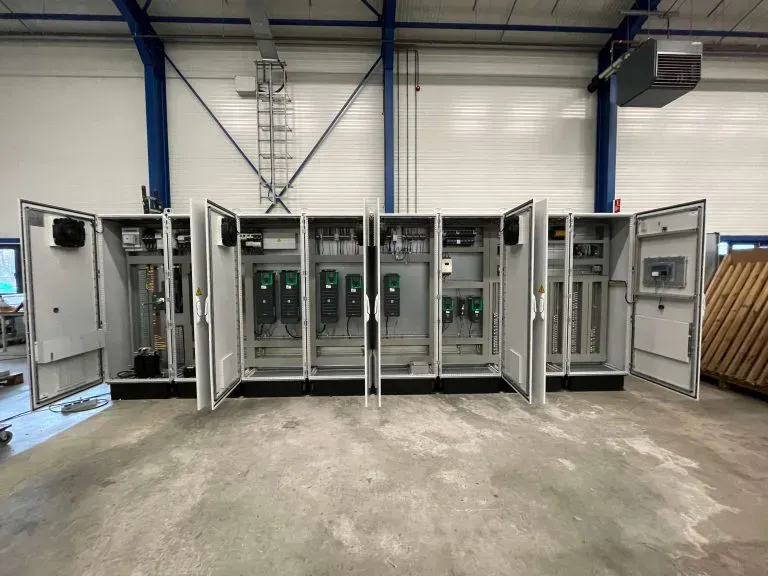

Vanaf een Rittal-railsysteem takken we af naar de verschillende kastdelen. Daar voeden tien Schneider-frequentiedrives de motoren die de diverse onderdelen van de machine aansturen. De aansturing verloopt via een Siemens S7-PLC met een Siemens HMI.
Specificaties
| Nominaalstroom | 1000 A |
|---|---|
| Inkomer | Schneider-hoofdschakelaar |
| Railsysteem | Rittal |
| Aandrijving | 10× Schneider-frequentiedrive |
| Besturing | Siemens S7-PLC met Siemens HMI |
Software op afstand ingeladen en afgestemd
Bijzonder aan dit project: we hebben de besturingssoftware in samenwerking met de klant ingeladen en afgestemd — volledig op afstand. De klant kon live meekijken tijdens het inladen en instellen, zonder naar onze werkplaats te hoeven komen.
Het resultaat
Zo leveren we niet alleen een paneel, maar een werkende, geteste installatie die direct inzetbaar is.
